PVD涂層在汽車沖壓模具中的應用

　PVD覆層具有極高的耐磨性能，可以使模具壽命提高幾倍至幾十倍。大量實踐已證明，PVD覆層處理技術的應用可以大幅提高生產效率，提升產品品質，降低生產成本。

　　沖壓制件成形過程中，很容易出現表面拉傷問題。研究表明，拉傷問題的實質是由于工件和模具表面局部出現粘著的結果。要解決或改善拉傷問題有很多種方法，其基本原則是必須改變模具與被加工零件之間摩擦副的性質，使摩擦副由不易粘著的材料代替。具體方法如：第一，改變模具材料或對模具進行表面處理；第二，對被加工零件的原材料進行表面處理（如磷化）；第三，在模具與被加工零件之間加一層其他物質，使被加工零件與模具分離。文章源自好焊孫輝博客 http://www.surpass-tech.com.cn好焊孫輝-http://www.surpass-tech.com.cn/weldgyzb/autochongya202411210.html

文章源自好焊孫輝博客 http://www.surpass-tech.com.cn好焊孫輝-http://www.surpass-tech.com.cn/weldgyzb/autochongya202411210.html

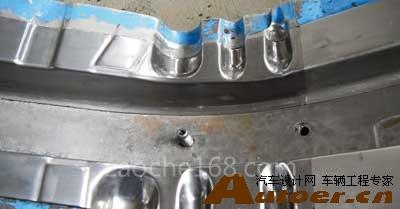

圖1? 左側為PVD處理后的鑲塊，呈銀灰色文章源自好焊孫輝博客 http://www.surpass-tech.com.cn好焊孫輝-http://www.surpass-tech.com.cn/weldgyzb/autochongya202411210.html

　　通過對成形類模具進行PVD覆層處理，一般情況下可以根本上解決模具表面的拉傷問題，該技術也是目前解決此問題最好的方法之一。文章源自好焊孫輝博客 http://www.surpass-tech.com.cn好焊孫輝-http://www.surpass-tech.com.cn/weldgyzb/autochongya202411210.html

PVD處理工藝流程文章源自好焊孫輝博客 http://www.surpass-tech.com.cn好焊孫輝-http://www.surpass-tech.com.cn/weldgyzb/autochongya202411210.html

　　模具領域應用PVD技術的基本工藝流程可簡述為IQC→前處理→PVD→FQC。文章源自好焊孫輝博客 http://www.surpass-tech.com.cn好焊孫輝-http://www.surpass-tech.com.cn/weldgyzb/autochongya202411210.html

　　IQC（In Quality Control）的主要工作除了常規的清點數量、檢查圖紙與實物是否相符外，還須仔細檢查工件表面，特別是有無裂紋等缺陷。另外，IQC的人員還要注意檢查待鍍膜件有無塑膠、低熔點的焊料等。這些東西如果因漏檢而混入鍍膜程序，則將在真空室內嚴重放氣，造成不良影響。文章源自好焊孫輝博客 http://www.surpass-tech.com.cn好焊孫輝-http://www.surpass-tech.com.cn/weldgyzb/autochongya202411210.html

文章源自好焊孫輝博客 http://www.surpass-tech.com.cn好焊孫輝-http://www.surpass-tech.com.cn/weldgyzb/autochongya202411210.html

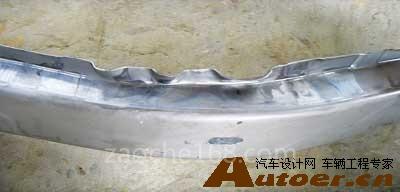

圖2? 制件開裂及拉毛問題未出現文章源自好焊孫輝博客 http://www.surpass-tech.com.cn好焊孫輝-http://www.surpass-tech.com.cn/weldgyzb/autochongya202411210.html

　　前處理的目的是凈化或粗化工件表面。凈化就是要去除各種表面玷污物，制備潔凈表面。通常使用各種凈化劑，借助機械、物理或化學的方法進行凈化，如高溫蒸洗、清洗、噴砂、打磨及拋光等方法。文章源自好焊孫輝博客 http://www.surpass-tech.com.cn好焊孫輝-http://www.surpass-tech.com.cn/weldgyzb/autochongya202411210.html

　　PVD工序是關鍵涂層工藝，也是目前在眾多涂層技術當中，性能和成本較為優異的一種，表中列舉的是幾種常見涂層處理工藝的比較。

　　FQC（Function Quality Control）是功能質量控制，它有別于一般意義上的OQC（Out Quality Control）。FQC的內容主要包括外觀檢查、層深檢查、附著力檢查、耐磨性檢查、抗蝕性檢查以及模擬測試等。

典型案例

　　我公司生產的某產品制件，材質為B340LA，料厚1.8T。采用材料為Cr12MoV、表面淬火硬度為58HRC的模具生產。最初量產后拉毛情況十分嚴重，部分批次甚至開裂。后來經過技術人員的認真分析，對該模具表面進行了PVD覆層處理（見圖1左半部分），鍍層材質為CrN。處理后的鑲塊基本未發生變形，無需研配處理。生產出來的制件也完全符合要求（見圖2）。

結語

　　本文簡要介紹了PVD覆層處理原理、工藝流程；分析了汽車沖壓成形類模具表面拉傷問題及其解決方法；比較了PVD覆層處理與其他覆層處理技術的各自的優劣。PVD覆層處理在汽車模具中使用并不普遍，但在現有實例已凸顯優勢，值得進一步研究和探索。
